TG-8024 et TG-8524
La TG-8024, idéale pour les bâtiments non-isolés

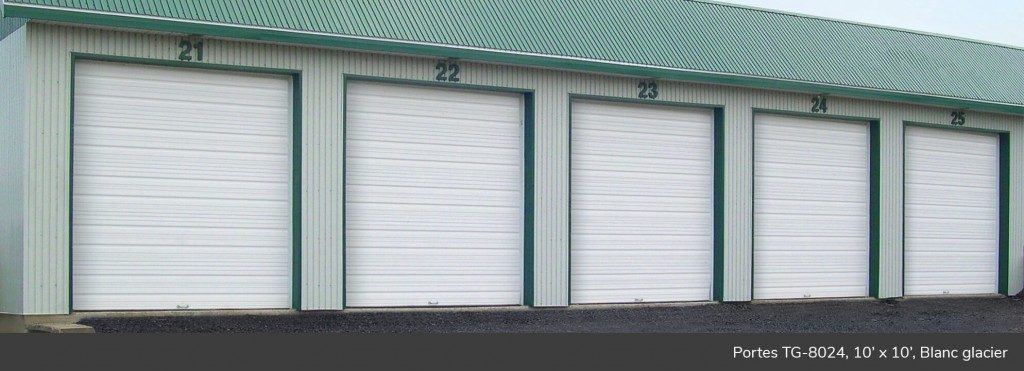

La TG-8024 est une porte de garage commerciale non isolée, dotée d’une jauge 24. Entièrement faite d’acier galvanisé, elle bénéficie de tous les avantages de l’ingénierie Garaga. Ce nouveau modèle de porte vous permettra d’apprécier son fonctionnement sans faille dans un garage commercial non chauffé.
- Acier
- Épaisseur : 2″
- Couleur : Blanc glacier
- 1 paroi
- Non isolée
- Modèle : Rainuré
Option d’isolation: la TG-8524
La TG-8524 est une porte de garage commerciale dotée d’une jauge 24, isolée au polystyrène, dont le facteur d’isolation est R6.6. Bénéficiant de tous les avantages de l’ingénierie Garaga, cette porte convient parfaitement pour diverses applications dans un garage commercial chauffé.
- Acier
- Isolation au polystyrène, facteur d’isolation thermique R-6.6
Note : TG fait référence à « tongue and groove ».
Téléchargement(s)
- Brochure TG-8024, 8524 (PDF)
- Spéc. TG-8024, 8524 (DOC)
- Dessin technique TG-8024 (PDF)
- Dessin technique TG-8524 (PDF)
- Caractéristiques et avantages
- Construction du panneau
- Modèle et dimensions
- Garantie
- Couleur
- Fenestration
- Ferronnerie
A) Parois d’acier avec rainures profondes de ½ »
- Pour assurer une grande rigidité et une résistance supplémentaire à la flexion, nos panneaux sont faits de deux rainures horizontales profondes de ½” disposées en alternance avec de plus fines rainures.
- Très grande résistance à la corrosion grâce à sa paroi extérieure en acier galvanisé de jauge 24, de classe de revêtement G40 (galvanisé de zinc avec un minimum de 120 g/m2).
B) Renforts vericaux
- Éléments structurels des panneaux fixés à la paroi extérieure avec la technologie Tog‑L‑Lock® pour offrir un panneau plus rigide.
- Faits d’acier galvanisé de jauge 20, ils assurent une fixation plus solide des pentures et barres de renfort.
C) Cadres de fenêtres
- Fenêtres avec verre simple et munies d’un cadre en PVC moulé, sans joint de soudure, qui ne se décolore pas avec le temps.
1) Parois en acier
- Acier galvanisé à chaud G40, de jauge 24, recouvert de 6 couches de protection.
- Peinture à base de polyester fixée par cuisson. Peut être repeinte.
- Fini grain de bois
- Résiste à la corrosion.
2) Porte de 2” d’épaisseur (50 mm)
- TG-8024 : non isolée
- TG-8524 : isolée de polystyrène sans CFC, assurant un facteur de résistance thermique de R‑6.6 (RSI 1.2 k=0.860 W/m2K). L’isolant est protégé par une feuille de styrène de couleur blanche.
3) Panneaux munis de rainures profondes de ½” (13 mm) pour assurer une rigidité à la porte.
4) Joints entre les sections de type « mâle-femelle » qui s’emboitent parfaitement.
5) Coupe-froid de bas de porte continu en PVC, composé d’un profilé en forme de « U » et d’un flexible semi-tubulaire.
6) Renforts verticaux en acier galvanisé de jauge 20 fixés par un procédé de clinchage (Tog-L-Loc®), sans soudure ou pose de rivets, aux endroits requis pour le vissage des pentures.
Poids de la porte :
TG-8024 : 1.28 lb/pi2 (6.2 kg/m2)
TG-8524 : 1.42 lb/pi2 (6.9 kg/m2)
MODÈLE
DIMENSIONS
| TG-8024 | TG-8524 | |
| Largeurs
Au pouce (25 mm) |
De 5′ à 24’2″ (1.5 m à 7.3 m) |
De 5′ à 24’2″ (1.5 m à 7.3 m) |
| Hauteurs
Aux 3 pouces (76 mm) |
De 8′ à 18′ (2.4 m à 5.5 m) |
De 8′ à 18′ (2.4 m à 5.5 m) |
- 1 an contre tout défaut de fabrication
Notez que la précision des couleurs sur le site web peut varier selon la calibration de votre écran. Pour un aperçu de l’apparence exacte des couleurs, communiquez avec un détaillant Garaga pour recevoir un échantillon.
FENÊTRES STANDARD
Disponible pour les portes: TG-8024, TG-8524
Format: 21″ x 13″ (533 mm x 330 mm)
Verre
- Vitrage double (thermo) : clair, satiné, broché, trempé, laminé ou teinté
- Verre simple (3 mm) : clair, satiné, trempé ou teinté
- Polycarbonate (3 mm) : simple ou double (unité scellé) : clair ou teinté
Couleur du cadre: Blanc
RAILS EN ACIER
- 2” (50 mm) de jauge 13 ou 14
- 3” (76 mm) de jauge 12
